主要功能 | |||||||||
魚類和其它水生動物調查 l 數量和密度 l 行為與空間分布 l 個體大小和生物量推算 l 種群結構推算 |

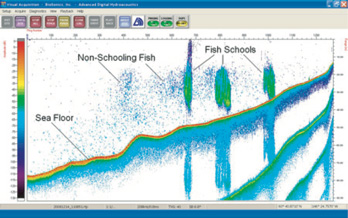

魚類回波信號 |

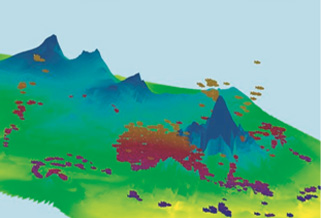

GIS制圖（魚類分布） | |||||||
沉水植被調查 l 百分比或者總的覆蓋度 l 空間分布 l 冠蓋高度 l 生物量推算 |

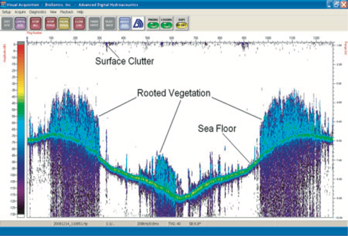

沉水植物回波信號 |

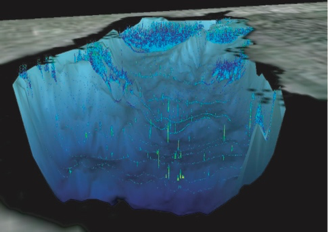

GIS制圖（植物分布） | |||||||
水深測量和底質分類研究 l 水體深度 l 底質類型（巖石、沙子、軟泥等） l 水深繪圖 l 沉積物厚度指示 |

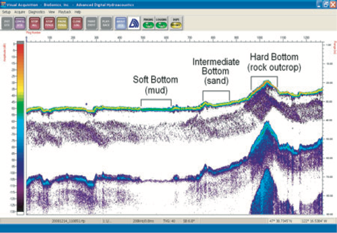

底質回波信號 |

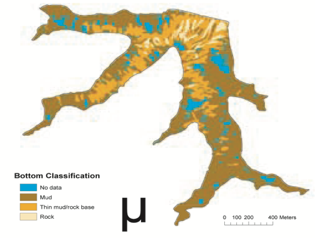

GIS制圖（底質分類及分布） | |||||||
應用領域 | 技術參數 | ||||||||
l 漁業資源調查、魚類行為與生態學研究 l 其它水生動物調查研究 l 沉水植被時空分布、生物量、覆蓋度等研究 l 水深測量和水下地形研究 l 水體底質分類研究和調查 主要特性 l 多線程（通道）技術——一臺主機可操控多達10個換能器工作 l 配置差分GPS l 可實時顯示水深和航行速度 l 可配置方位傳感器 l 市場上率先推出沉水植被和底質分類軟件BioSonics Visual Habitat l 兼容EchoView, Sonar 5, QTC Impact等第三方聲學數據分析軟件 l 可自動從Google, Bing, Open Street等地圖服務器下載地圖 | l 波束類型：分裂波束或單波束 l 換能器頻率：38, 70,120,200,420和1000kHz l 信號類型：數字信號 l 通過NMEA0183協議實時顯示水深和航速 l 回聲檢出限：-140dB l 動態范圍：大于160dB l 脈沖頻率：0.01-30次/秒可調 l 脈沖寬度：0.1-1.0毫秒可調 l 探測距離：0-2000米 l 電纜長度：標配7.5米，（7.5-275米可選） l 功耗：30W l 適配電源：11-14V直流電或90-264V交流電 尺寸及重量 l 主機：49×39×19cm，9kg l 換能器： 200, 400, 1000kHz：直徑18cm，高17cm，4kg 38，70，120kHz：直徑26cm，高22cm，14-17kg | ||||||||
| 換能器的配置原則 |  | ||||||||

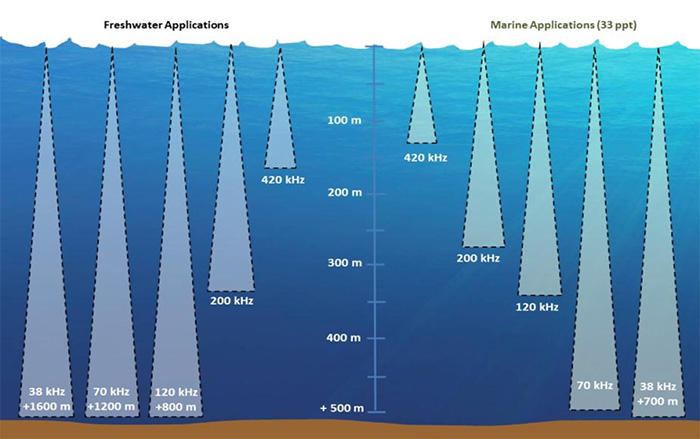

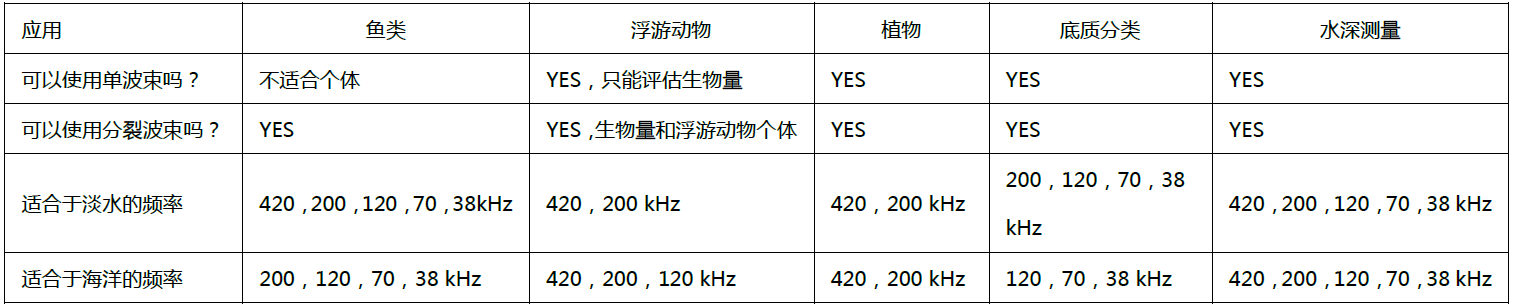

l 高頻（如420kHz）更適合于小的“目標”和近距離探測 l 低頻（如38kHz ＆ 70kHz）更適合于大的“目標”，海洋環境和遠距離探測。 l 分裂波束的換能器用于計數和追蹤個體目標，并且確定精確的目標聲學強度用于測量目標大小 l 單波束和分裂波束換能器都適合水深測量、底質分類，以及魚類和浮游動物聚類、沉水植物數據的采集 | |||||||||
| |||||||||
| 系統配置 | |||||||||

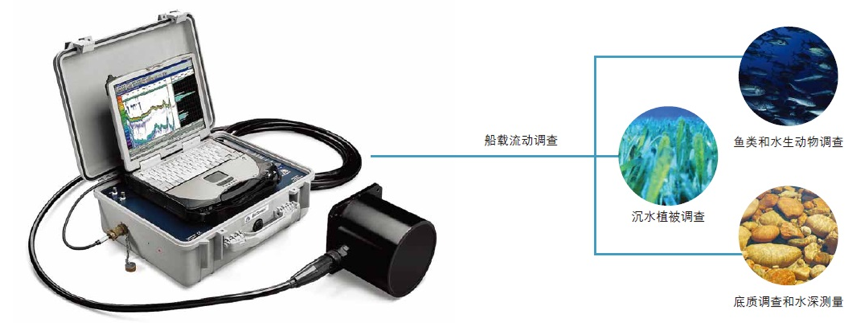

一個完整的DT-X回聲探測系統的配置主要包括如下部件： | |||||||||
必選配置 | |||||||||
主機系統 |
數字換能器 |
數字電纜 |
校準球 |
數據處理軟件 | |||||
可選配置 | |||||||||
“三防”電腦 |
GPS傳感器 |
換能器固定架 |
換能器拖體 |
外置蓄電池 | |||||
| 產地：美國BioSonics | |||||||||
